Der Brüllwürfel

Stromsparend Musik hören mit dem TDA2822


Mit den super Lautsprechern von Pollin liefert der 3 Watt Verstärker ordentlich Lärm.
Letztes Schuljahr hat mein Elektrolehrer dieses IC bei reichelt entdeckt.
Nach diversen Aufbauten in der Schule, habe ich mir auch einen Verstärker gebaut mit der Absicht eine mobile Soundanlage zu haben.
Viel mA-Stunden haben wirklich nur die AA-Batterien bzw. Akkus. Ich habe mich für 8 Akkus in Reihe geschaltet mit je 1,2V und 2450mAh entschieden. Komme damit auf eine Akkulaufzeit von ca. 10h grob geschätzt, sicherlich würden die Akkus auch noch länger halten. Aber um leere Akkus vorzubeugen, lade ich sie nach ca. 10h Betriebsdauer wieder auf.
So komme ich mit ca. 11V und dem stabilen Gehäuse zu einem tollen Brüllwürfel.

Der Schaltplan

zum vergrößern schaltplan anklicken

Vom Orginal aus dem Datenblatt weicht mein Schaltplan ein wenig ab.
Zu gunsten des Bass habe für C4,C5 4700uF statt 1000uF wie im Datenblatt angegeben. So wie R3,R4 bei mir den 470 Ohm statt 4,7 Ohm haben. Hatte 470 Ohm einfach übrig, ehrlich gesagt keinen Plan was das für einen großen Unterschied bringt. Mein Elektrolehrer meinte es hat etwas mit dem Innenleben des IC zu tun, das da etwas herrausgefiltert werden muss.
Es kann auch eine Diode zwischen der Stromversorgung und dem Schalter eingefügt werden um ein verpolen und damit zerstören des ICs zu verhindern.

Bauteilliste:

PositionBezeichnungWertAnzahlPreis/Shop
R1,R21/4W Kohleschichtwiderstand10k20,20 €
reichelt.de
R1A, R1BDrehpoti. logartihmisch, stereo100k13,85 €
reichelt.de
R3,R41/4W Kohleschichtwiderstand470R20,20 €
reichelt.de
C1,C2Subminiatur-Elko, radial100µF20,06 €
reichelt.de
C3Subminiatur-Elko, radial10µF10,05 €
reichelt.de
C4,C5Radialer Elektrolytkondensator4.700µF20,50 €
reichelt.de
C6,C7WIMA Folienkondensator100nF20,14 €
reichelt.de
X1,X2,X3Klinkenbuchse3,5mm Stereo10,21 €
reichelt.de
S1Kippschalter3A-125VAC11,05 €
reichelt.de
IC1TDA 2822datasheet10,75 €
reichelt.de
IC-Sockel16-polig10,05 €
reichelt.de
Lochrasterplatine50x10010,79 €
reichelt.de
Batteriehalter8 AA-Zellen10,45 €
reichelt.de
BatterieclipHQ, T-Form10,24 €
reichelt.de
Gesamtkosten:8,54 €

Ich setzte mal Lötzinn usw. voraus. Die Verbindungsdräthe sind wie immer eigentlich, die abgezwickten Beinchen der Widerstände. Die Lautsprecher soll sich jeder selber aussuchen, je nach Aussehen und Klangeigenschaften.

Das Platinenlayout


Auf Nachfrage hab ich doch mal eben ein Platinenlayout gemacht. Die Kondensatorgrößen können varieren, aber ein bisschen verschieben sollte kein Weltuntergang sein.

Die Platine


Habe ursprünglich keinen besondern Plan mit Lochmaster gemacht. Mit Folienstift auf die Platine gezeichnet, abfotografiert und dann vom Foto nachgebaut. Wie gesagt, ist ja nich so kompliziert =)
Finde ich sehr schön diese symetrische Anordnung vom TDA2822.

Das Gehäuse

Ein alter Subwoofer, von einer 20€ "220Watt" Stereoanlage die nicht mehr funktionierte,
musste herhalten. Hab ich von einem Kumpel bekommen und
erstmal ausgeschlachtet. Diese Anlage konnte nie mehr als 30Watt leisten.
Egal, das Gehäuse ist stabil und handlich.
Einfach Hammer =)

Fehlerdokumentation

Die Platine war weiter nicht aufwendig, ein simpler Schaltplan und
schöne symetrische Anordnung der Bauteile.
Habe mich nur beim Gehäuse verschätzt mit der größe der Lautsprecher.
Ursprünglich wollte ich die Lautsprecher von Innen anbringen.
Zudem ist das Holz verdammt hart!! Als ich den Hasendraht befestigt habe, habe ich das Gehäuse fast zerstört. War nur zusammengeklebt, China-Müll eben.
Mit ein paar Schrauben und viel Holzleim wurde das Problem gelöst.

Das Fazit

Einfach GENIAL!!!!!! Ich bin so begeistert von der Box. Es kann jede Soundquelle mit einer 3,5mm Klinkenbuchse angeschlossen werden. Also einfach jeder handelsübliche MP3-Player.
Der Bass ist so stark das sogar der Boden vibriert wenn man voll aufdreht, und das aus dem Akkupack. Die Stromversorgung ist wesentlich einfacher/mobiler als bei dem
10Watt-Verstärker und der Brüllwürfel wird auch 100% mehr genutzt.

Nachbauten:


Die kleine Schwester, ein Nachbau für Hanna.
Links im Roh-Zustand und Rechts von Hanna verschönert.


Ein 18kg schwerer und riesiger Nachbau von Christof.
Der erste eigenständige Nachbau von dem ich weis =)


So, mal eben eine Poketbox zusammen gepfuscht. Klingt spitze für die größe der Boxen.
Betrieben mit 9V und Visatonlautsprechern. Das Gehäuse misst 135x95x45 mm.

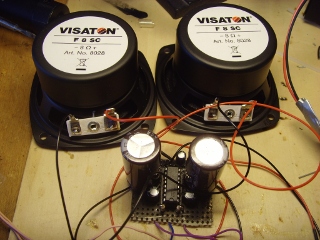

Meine Klangtechnisch beste, und die letzte Lärmbox.
Leider ein Geburtstagsgeschenk, ich würd sie so gerne behalten *schnief*
Alle wichtigen Details zum Innenleben und zum Gehäusebau
gibts hier zum Download: LastBox.zip (2,4MB)
